常州鑫旺儀表有限公司lugb渦街流量計接線圖
作者:常州鑫旺儀表有限公司
2025-08-03

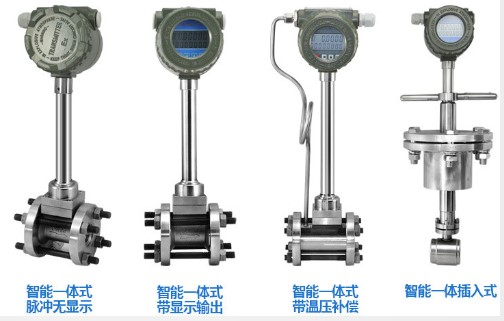

LUGB渦街流量計接線圖詳解
一、基本接線類型
二線制4~20mA輸出?
電源24V+與電流輸出I+短接，共用兩芯屏蔽線（RVVP2*0.75mm）連接到積算儀或PLC。
屏蔽層需可靠接地（接放大器盒內接地螺絲）。
三線制脈沖信號輸出?
電源+24V、0V接地線及脈沖信號線需通過三芯屏蔽電纜（RVVP3*0.75mm）連接。
脈沖端接至流量積算儀的頻率信號輸入端口。
RS-485通訊接口?
需四線制連接：+24V、0V及A/B通訊線，使用四芯屏蔽電纜。
通訊線需與強電線路隔離（間距≥50cm）。
二、接線注意事項
電源要求?：DC24V供電，波動范圍±10%。
線纜防護?：
屏蔽層單端接地，避免多點接地引入干擾。
電纜單獨穿金屬管，不與電力線平行敷設。
防爆場所?：需符合防爆電纜密封要求。
三、典型接線示意圖
（此處應插入LUGB渦街流量計實物接線圖，包含端子排標注及線纜走向）。
四、故障排查
無信號輸出?：檢查電源極性、接線端子是否松動。
信號波動大?：確認屏蔽層接地良好，遠離變頻器等干擾源。
