常州鑫旺儀表有限公司LWGY液體渦輪流量計安裝方式
作者:常州鑫旺儀表有限公司
2025-08-03

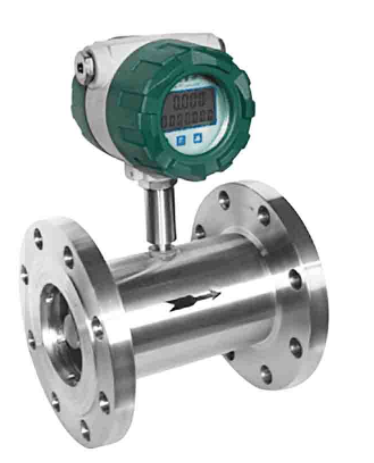

LWGY液體渦輪流量計安裝方式
一、安裝方向要求
水平安裝?：必須水平安裝，禁止垂直安裝。
流向標識?：需嚴格按箭頭方向（從左向右或從右向左）安裝，表頭可旋轉調整顯示方向。
二、管道位置與直管段
安裝位置?：
優先選擇管道最低處或垂直向上位置，確保滿管運行。
禁止安裝在管道最高處或向下傾斜段。
直管段要求?：
上游預留10D（管徑），下游預留5D直管段（如DN15需上游150mm，下游75mm）。
若安裝在彎頭或閥門附近，需加大距離（彎頭前20D，半開閥門前50D）。
三、接線與維護
接線?：
三線制：紅線接24V+，藍線接0V，黃線接脈沖信號。
維護?：
定期使用專用潤滑油維護（通過頂部油杯加注）。
四、特殊場景處理
連續運行系統?：需加裝旁通管和截止閥。
防爆要求?：選擇防爆型并確保電纜密封。
五、錯誤安裝示例
垂直安裝、反向箭頭或安裝在管道最高處均會導致測量誤差。
